ラズベリーパイ専用ケース

RaspberryPi 専用ケース、ARM/NUCボードのシャーシをオリジナルで製作します。
また当社がおススメする「いちご缶VESA」を利用したカスタマイズも可能です。

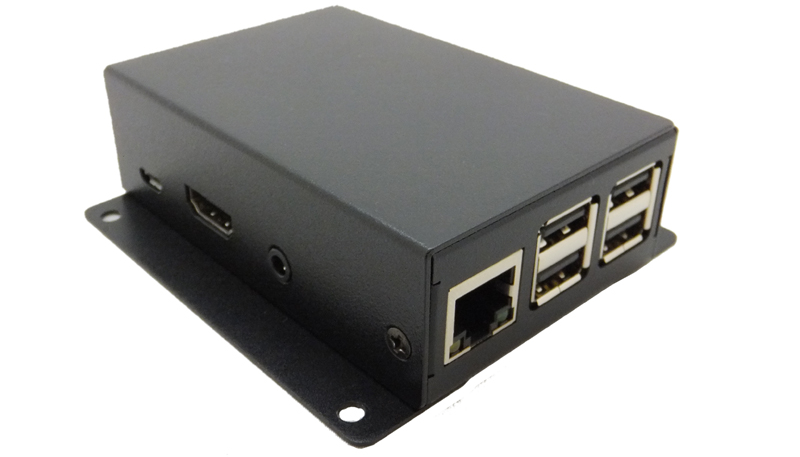

RaspberryPi 専用ケース「いちご缶VESA」

VESAマウンターを標準装備。モニターの背面や壁面への設置が容易になり利用の幅が広がります。

いちご缶VESA

いちご缶とは?

ラズベリーパイの「ベリー」=いちご

最大15℃以上の冷却(実際は18℃以上)を実現したことから「15」=いちご+缶=ケース・筐体を組み合わせた造語です。

ハードルが高いと思われがちなRaspberryPiですが、実はハードルが高くないRaspberryPiをもっと知って頂きたいという願いも込められています。

製品カタログ


「ASCII.jp」に掲載されました。

いちご缶VESAの特長

  • ファンレス構造
  • アルミ製ヒートプレート搭載、CPUとLANチップの熱を効果的に散熱
  • 最大で18℃以上の冷却を実現
  • 75mm x 75mm対応VESAマウントキットが付属
  • GPIOケーブルを取り出せるスリットを用意
  • 振動や衝撃に強い。ラズベリーパイはネジで固定

モニターへの設置方法

VESAマウントの取付け方

1. ここが新機能!VESAマウントキット

vesa15

75mm×75mmに対応した、VESAマウントキットが標準装備。取り外して使う事もできます。

2. スピンドルレス

ichigokan02

冷却ファンを使用せず、CPUとLANチップの熱をいちご缶全体に逃がし冷却します。
冷却性能が高い為、24時間/365日連続運転も可能。

3. 拡張用GPIOケーブル

ichigokan03

GPIOケーブルが取り出せるスリットを用意。ロボットのセンサーなどを追加することができます。

4. WiFi・Bluetoothに対応

ichigokan04

RaspberryPi3のLEDの位置、WiFi・Bluetoothのアンテナの位置に対応しております。

5. CPU・LANチップ冷却用ヒートプレート搭載

ichigokan05

日本国内初!
RaspberryPi3/2/1model Bに対応したアルミ製ヒートプレートを搭載。長時間の連続使用に対応し、CPUとLANチップの熱を効率的に筐体へ逃がします。

6. 最大で18℃以上の冷却を実現

vesa20

検証環境:室内23℃ 無風
CPU負荷:100%
実行コマンド:$ openssl speed -multi `grep processer/proc/cpuinfo|wc-'

いちご缶VESAを使用 48.3℃ 最大53.7℃
RaspberryPi3-Bのみ 67.1℃ 最大70.4℃

7. 高性能サーマルパッド付属

ichigokan07

6.0W/m・k以上の高い熱伝導率を持つサーマルパットが「CPU用」と「LANチップ用」の2枚が付属しています。

CPU・LANチップから効率よく「いちご缶VESA」に熱を伝え、高い散熱性を発揮します。

8. サーマルパッド(大・小)を付けた後の状態

vesa22

サーマルパッド(大・小)を付けた後の状態です
 サーマルパッドは付属しています。
 大・・CPU用
 小・・LAN用

仕様

CASE型番 いちご缶 VESA 「EMU-RP01 VESA」
フォーム RaspberryPi 3B/2B/1B+ 対応
素材 0.8mm厚 アルミ
寸法(HxWxD)mm 28x 60 x 91 (VESAマウンター別)
28x 83 x 91 (VESAマウンター込)
重量 53g(ケースのみ)
ブラック
保証期間 お買い上げから1年間
付属品 RaspberryPi取り付け用ネジx4本
サーマルパッドx2枚 (大--CPU用 小--LAN用)
VESAマウンター x 2枚
VESAマウンター取付ネジ x 4本
